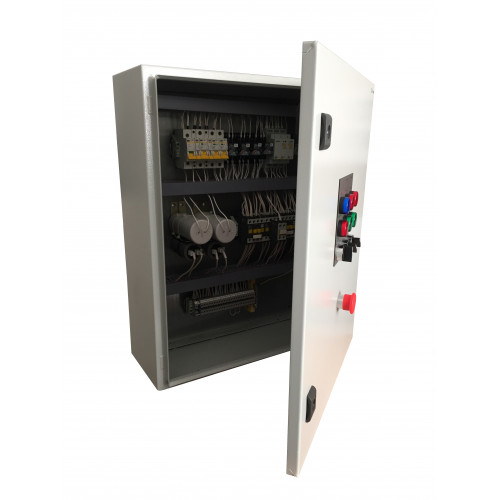

S12RB-E-1/2-1,6-54 ШУН с  конденсаторным пуском, с питанием  (220В,1ф) для управления 3-фазными насосами систем опорожнения , работающими в режиме "рабочий+резервный"

Модификация шкафа(щита) управления с питанием от однофазной сети 220В, с конденсаторным пуском  для управления трехфазными насосами  небольшой мощности в режиме "рабочий+резервный". Шкаф управления данной серии используется для снижения уровня жидкости в емкости по поплавковым датчикам уровня. ШУН S12RB-E-1/2-ХХ-54 может применяться для управления канализационными, дренажными, фекальными, технологическими насосами. Работают данные ШУ, как правило в составе канализационных станций и других схожих применений, когда насосы используются для снижения уровня жидкости в емкости по поплавковым датчикам уровня. Автоматика шкафа управления S12RB-E-1/2-ХХ-54 обеспечивает опорожнение емкости до нижнего уровня. В качестве индикаторов верхнего и нижнего уровня используются поплавковые датчики. В промышленности существует большое количество, разного рода емкостей, требующих периодического опорожнения. Эту задачу решают насосы систем опорожнения. А для управления насосами систем опорожнения (автоматизации) в свою очередь применяются шкафы управления  конденсаторным пуском серии S12RB-E-1/2-XX-54. Это является недорогим и практичным решением.



Схема внешнего подключения, формат PDF

Схема внешнего подключения, формат DWG



Рабочие характеристики
Количество подключаемых приводов 2
Способ управления ШУ Прямой пуск (пусковой и рабочий конденсаторы)
Справочная мощность, кВт 0,37
Схема работы ШУ 1 рабочий+1 резервный
Назначение шкафа управления Управление насосами систем опорожнения
Область применения Водоотведение
Комплектация
Дополнительные опции ШУ 1.RS485 2.Ethernet 3.GSM-информирование 4.Реле перегрева обмоток 5.Термистор 6.Датчик намокания/протечки
Органы управления/индикации Селекторы/лампы
Степень защиты оболочки IP54
Тип датчика(ов) обратной связи Поплавковый датчик
Ввод / вывод
Вход, В 1ф 220В
Подключаемый насос 3ф 220В
Питание
Ток двигателя, А 1-1,6
Эксплуатация
Защита от короткого замыкания да
Защита от перегрузки двигателя да

S12RB-E-1/2-1,6-54 ШУН с конденсаторным пуском, с питанием (220В,1ф) для управления 3-фазными насосами систем опорожнения , работающими в режиме "рабочий+резервный"

  • Производитель: Silium
  • Модель: S12RB-E-1/2-1,6-54
  • Наличие: Есть в наличии
  • $0.00

S12RB-E-1/2-1, 6-54
